二、檢測需求：

1、每臺機標準配備

2-1 CCD相機：130萬像素工業高清相機1個

2-2 影像軟體：自主研發（美國OPen軟體底層）

2-3 鏡頭：定制配套鏡頭3個

2-4 電腦：工業電腦1臺

2-5 顯示器：戴爾21寸標屏

2-6 光纖：德國SICK光纖

2-7 光源：特制RKE光源

2-8 DD馬達：日本三協馬達

2-9 電磁閥：美國電磁閥

2-10 機臺外觀：鈑金型機臺+粉體涂裝。

2、篩選功能（外觀檢測項目需在影像內有明顯差異）

3-1 水平安裝檢測產品：多段高度、多段寬度、總長

3-2 垂直安裝檢測側躺產品：外徑、槽徑、多段長度、總長

3-3 傾斜安裝檢測產品：內螺牙有無，牙數量等等

3、檢測范圍

4-1 長度：客戶產品尺寸來定

4-2 高度：客戶產品尺寸來定

4-3 篩選精度：尺寸檢測精度+/-0.02mm（依甲方所制造之產品正確值為基準點）

4-4 篩選速度：依供料系統而定，一般檢測速度在200-600PCS/min

4-5 使用氣壓：5kg/cm²

4、工廠條件

5-1 環境溫度：常溫30℃±15℃ 濕度40%-80%

5-2 電源電壓：220V±10%,50Hz±5%

5-3 壓縮空氣壓力：5kg/cm²以上

5-4 空氣需干燥及微細過濾處理

三、檢查相機的數量與選擇：

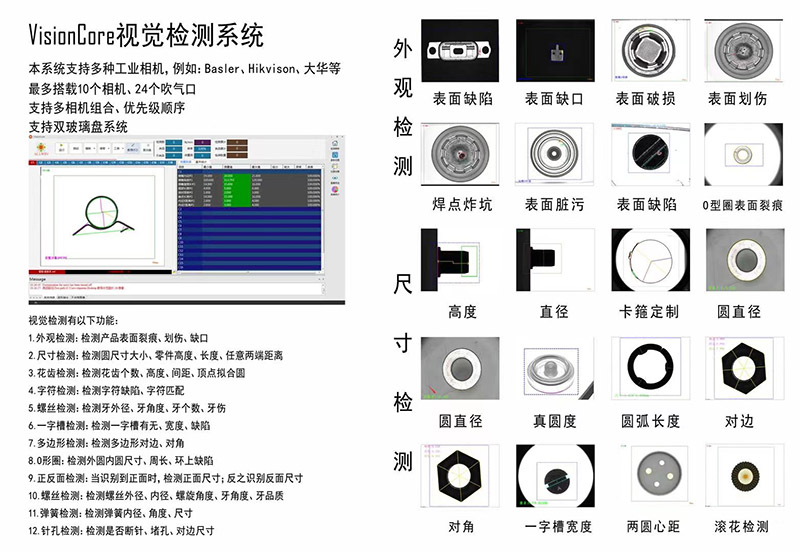

四、設備配置介紹：

視覺具體配置如下，（多可配12個相機）：

CCD1： 由上而下拍照（標配）：

1、檢測功能：孔徑、外徑、孔渣、上表面倒角不良（倒角有無、倒角大、倒角小）

2、130萬像素相機90幀率、18-36MM 變焦鏡頭、60-60-W 環光；

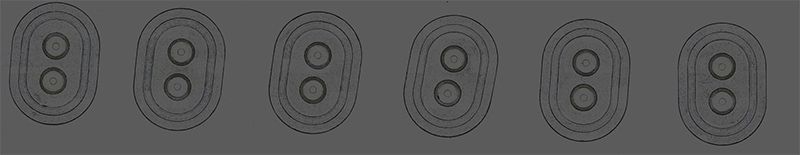

（測試截圖）

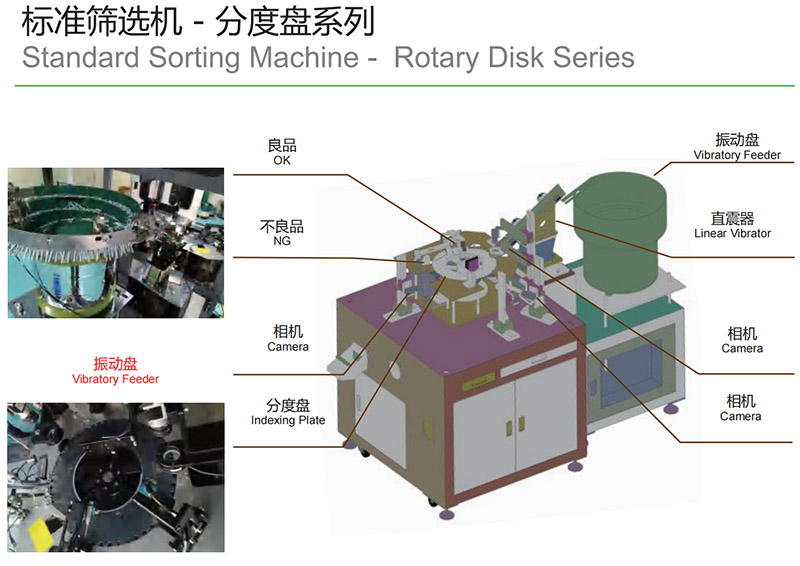

五、標準篩選機原理圖：

主要行業有：

小五金分類、塑膠尺寸測量，彈簧，手機按鍵，手表配件，螺絲，小鏡片等等。

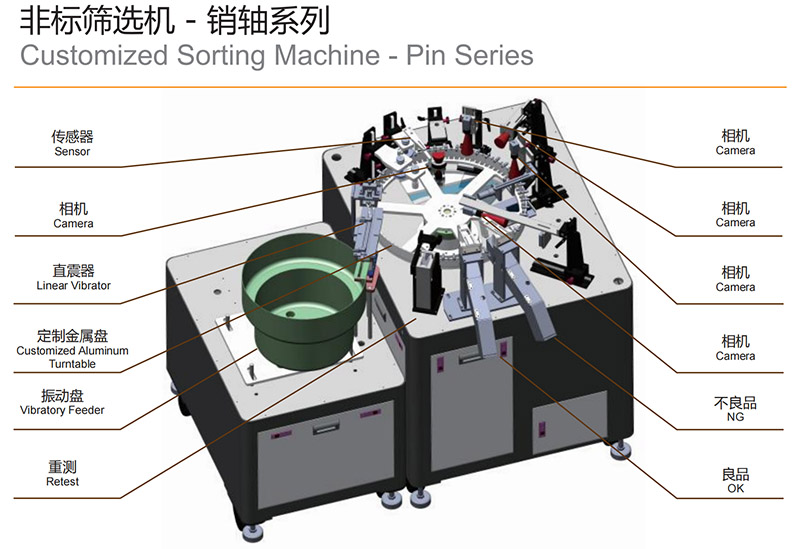

六、非標篩選機測量原理圖：

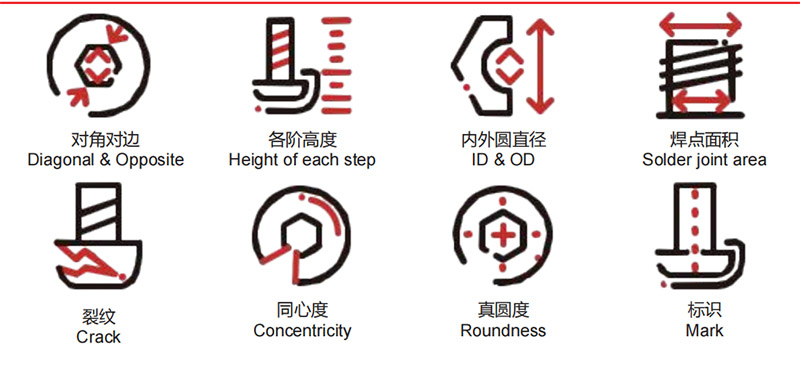

主要測量因素有：

廣泛應用于：機械、電子、模具、注塑、五金、橡膠、低壓電器、磁性材料、精密五金、精密沖壓、接插件、連接器、端子、手機、家電、計算機（計算機）、液晶電視（LCD）、印刷電路板（線路板、PCB）、汽車、醫療器械、鐘表、儀器儀表等

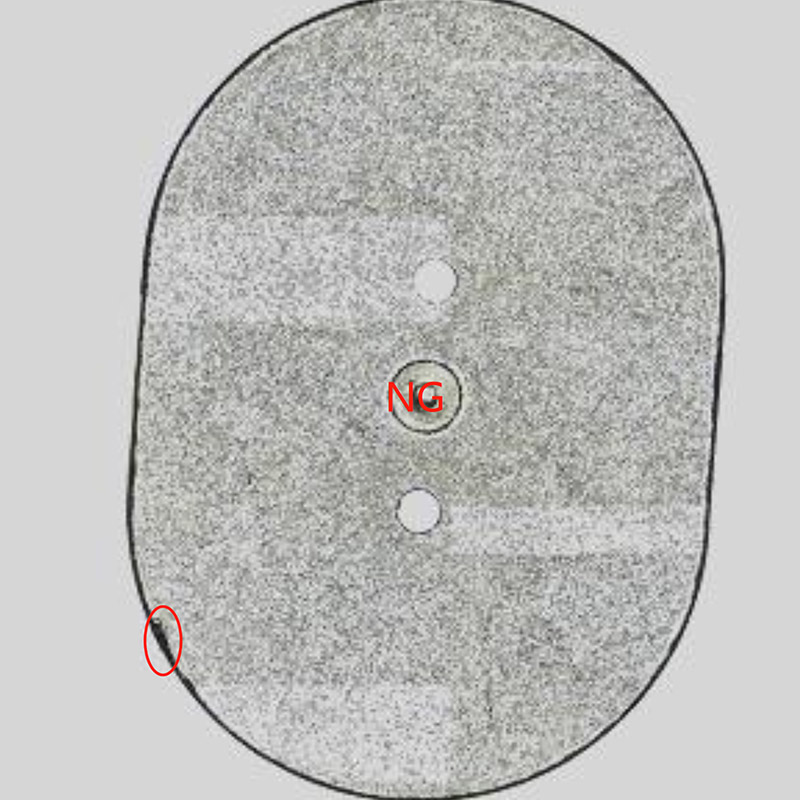

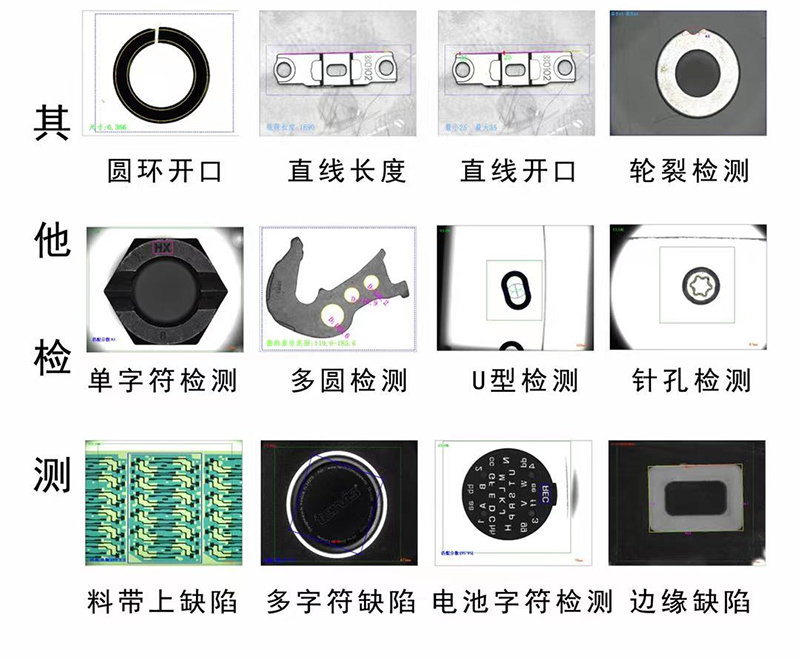

實物測量：快速測量拍照圖片：

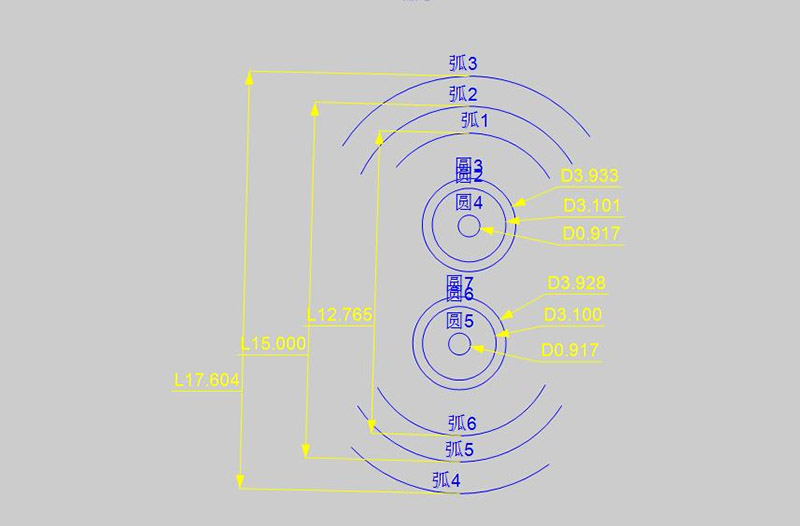

尺寸測量：

尺寸測量：

•

  玻璃轉盤式視覺檢測分選機
