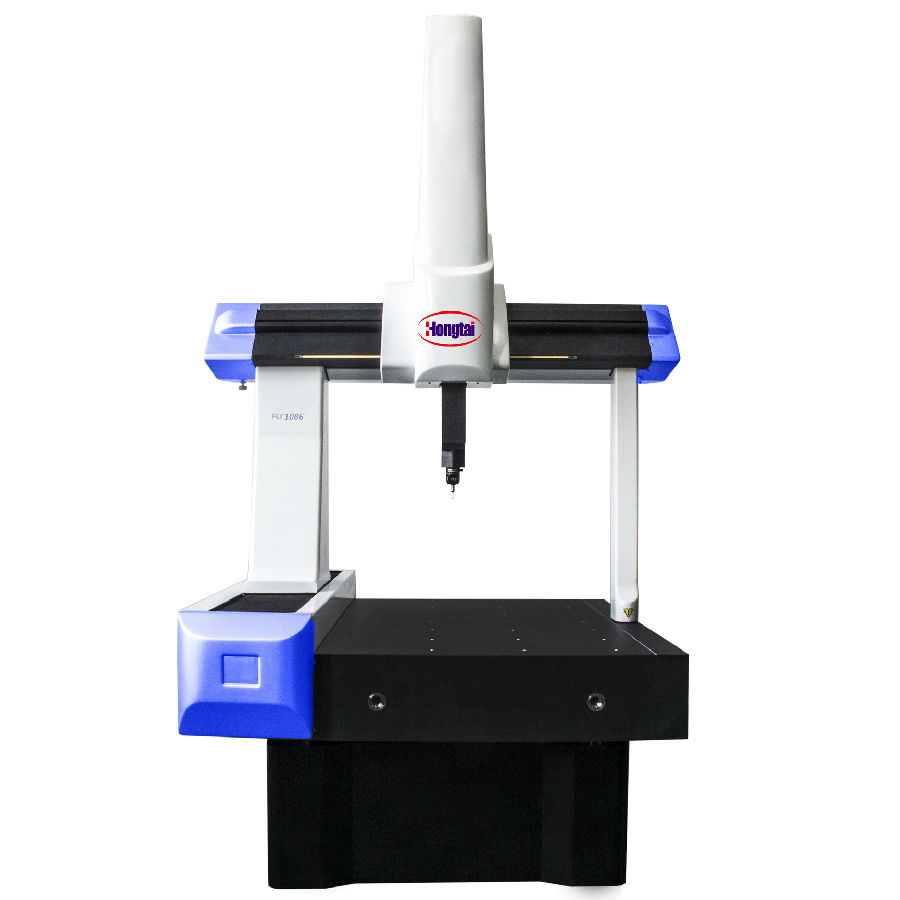

三次元測量儀主要由以下部分組成：1.機械系統2.探頭系統3.電氣控制硬件系統4.數據處理軟件系統。探查器的結構：
探查器由花崗巖平板，工作臺，傳感器，驅動盒，顯示器，計算機和打印機組成。測量時，可以選擇被測部件的不同位置，可以設置各種測量長度進行自動測量，并可以評估段內的采樣數據。多達幾萬點。并且可以顯示或打印輪廓形狀及其大小，各種粗糙度參數和輪廓支持長度速率曲線。
在使用方面，
三次元測量儀可以測量多種模具產品，電子產品，通訊，汽車等，已被廣泛應用于航空航天，汽車，電子，模具等行業。它在工廠的使用確實非常廣泛，但其價格也很昂貴。
輪廓儀測量各種精密機械零件的粗糙度和輪廓形狀參數。使用擬合方法來測量弧線和直線。可以測量弧形半徑，直線度，冠，槽中心距，傾角，垂直距離，水平距離和臺階等形狀參數。該儀器還可以測試各種零件的表面粗糙度;可測試平面，斜面，外圓柱面，內孔面，深槽面，圓弧面和球面的粗糙度，實現各種參數測量。。

通過觀察可以發現，雖然誤差很大，但由于速度測量速度慢，誤差仍然很穩定，這是由于低速觸發探頭所需的大量時間造成的。
通過快速測量，探頭在更短的時間內觸發，探頭的偏轉明顯減小。但是，通過快速測量，探頭接觸的力量會更大。這些將對待測原件以及振動和慣性效應產生更大的影響。實驗結果表明，通過111毫米/秒的快速測量和83毫米/秒的中等進給速率，測試中某些儀器的測量誤差最小。因此，建議用戶在自己的三次元測量儀設置中進行測試，以確定最佳的測量速度。
